технические характеристики
Производитель
ABB
Номин. напряжение
800 В
Код
1SNA290029R0700
Способ монтажа
DIN-рейка (с Ω-профилем) 35 мм

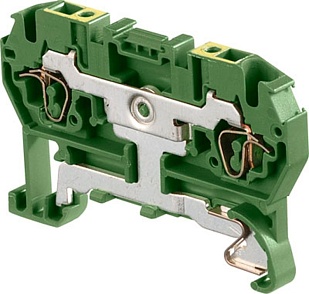

Тип изделия
Зажим клеммный проходной
Длина
58 мм
Поперечн. сечение подключ. однопроволочного (жесткого) провода
0.120...4.000 мм²
Поперечн. сечение подключ. многопроволочного (гибкого) провода
0.12...2.5 мм²
Цвет
Желто-зеленый
Рабочая температура
-40...110 °C
Ширина/размер ячейки
5 мм
Номин. ток In
24 А
Поперечн. сечение подключ. тонкопроволочного провода без наконечника
0.120...2.500 мм²
Поперечн. сечение подключ. тонкопроволочного провода с наконечником
0.12...2.5 мм²
Материал изоляции корпуса
Термопласт
Высота (на мин. возможной высоте установки)
38 мм
Позиция соединения
Сверху
Количество уровней
1
Количество зажимов на 1 уровень
2
Серия
Без серии
Надпись/маркировка
Нет (без)
Поперечн. сечение подключ. тонкопроволочного провода без наконечника
0.120...2.500 мм²
Количество уровней
1
Поперечн. сечение подключ. однопроволочного (жесткого) провода
0.120...4.000 мм²
Поперечн. сечение подключ. тонкопроволочного провода с наконечником
0.12...2.5 мм²
Тип электрич. соединения 1
Соединение с пружинным зажимом
Тип электрич. соединения 2
Соединение с пружинным зажимом
Позиция соединения
Сверху
Количество зажимов на 1 уровень
2
Материал изоляции корпуса
Термопласт
Рабочая температура
-40...110 °C
Класс воспламеняемости изоляц. материала согл. UL94
V2
Высота (на мин. возможной высоте установки)
38 мм
Проверено на взрывобезопасность по версии Ex e
Нет
Требуется торцевая пластина
Да
Соединенные внутри уровни (между собой)
Нет
Возможно использование с функцией PEN
Нет
Надпись/маркировка
Нет (без)
