технические характеристики
Производитель
TDM ELECTRIC
Номин. напряжение
684 В
Код
SQ0822-0161
Способ монтажа
DIN-рейка (с Ω-профилем) 35 мм
Тип изделия

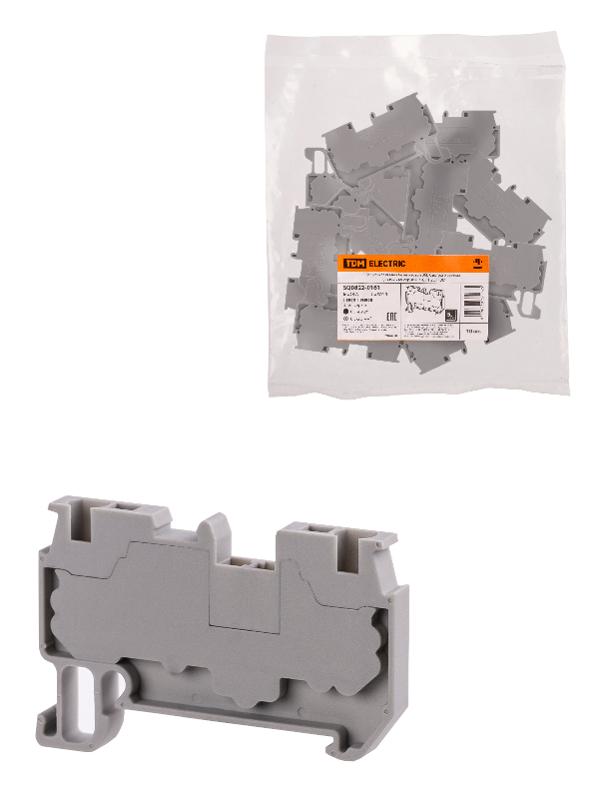

Зажим клеммный проходной
Длина
53.5 мм
Поперечн. сечение подключ. однопроволочного (жесткого) провода
2.5 мм²
Поперечн. сечение подключ. многопроволочного (гибкого) провода
2.5 мм²
Количество полюсов
1
Цвет
Серый
Ширина/размер ячейки
5.2 мм
Номин. ток In
24 А
Поперечное сечение жилы
2.5 мм²
Поперечн. сечение подключ. тонкопроволочного провода без наконечника
2.5 мм²
Поперечн. сечение подключ. тонкопроволочного провода с наконечником
2.5 мм²
Материал изоляции корпуса
Полиамид (PA)
Высота (на мин. возможной высоте установки)
35.5 мм
Изолированн.
Да
Количество уровней
1
Количество зажимов на 1 уровень
2
Серия
_
Размер модуля
5.2 мм
Поперечн. сечение подключ. тонкопроволочного провода без наконечника
2.5 мм²
Количество уровней
1
Поперечн. сечение подключ. однопроволочного (жесткого) провода
2.5 мм²
Поперечн. сечение подключ. тонкопроволочного провода с наконечником
2.5 мм²
Поперечн. сечение подключ. многопроволочного (гибкого) провода
2.5 мм²
Тип электрич. соединения 1
Соединение с пружинным зажимом
Тип электрич. соединения 2
Соединение с пружинным зажимом
Позиция соединения
Сверху
Количество зажимов на 1 уровень
2
Материал изоляции корпуса
Полиамид (PA)
Рабочая температура
-30...40 °C
Класс воспламеняемости изоляц. материала согл. UL94
V0
Ширина/размер ячейки
5.2 мм
Высота (на мин. возможной высоте установки)
35.5 мм
Тип разделения
Слайдер
Тип индикатора для индикации дефекта
Нет (без)
Напряжение питания для индикатора дефекта
12 В
Тип питания для индикации дефекта
AC/DC (перемен./постоян.)
Изолированн.
Да
С защитой от прикосновения
Да
