технические характеристики
Производитель
TDM ELECTRIC
Номин. напряжение
500 В
Код
SQ0803-1105
Способ монтажа
DIN-рейка (с Ω-профилем)/G-рейка (с G-профилем)

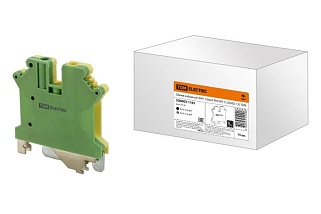

Тип изделия
Зажим клеммный проходной
Длина
43 мм
Поперечн. сечение подключ. однопроволочного (жесткого) провода
0.14...2.5 мм²
Поперечн. сечение подключ. многопроволочного (гибкого) провода
0.14...1.5 мм²
Количество полюсов
1
Цвет
Желто-зеленый
Рабочая температура
-30...40 °C
Ширина/размер ячейки
4.5 мм
Номин. ток In
17.5 А
Поперечное сечение жилы
1.5 мм²
Поперечн. сечение подключ. тонкопроволочного провода без наконечника
0.14...1.5 мм²
Поперечн. сечение подключ. тонкопроволочного провода с наконечником
0.14...1.5 мм²
Материал изоляции корпуса
Термопласт
Высота (на мин. возможной высоте установки)
41 мм
Позиция соединения
Сбоку
Изолированн.
Да
Количество уровней
1
Количество зажимов на 1 уровень
2
Серия
_
Количество перемык. зажимов
0,01
Размер модуля
4.5 мм
Количество уровней
1
Тип электрич. соединения 1
Винтовое соединение
Тип электрич. соединения 2
Винтовое соединение
Позиция соединения
Сбоку
Количество зажимов на 1 уровень
2
Рабочая температура
-30...40 °C
Класс воспламеняемости изоляц. материала согл. UL94
V0
Соединенные внутри уровни (между собой)
Да
Возможно использование с функцией PEN
Да
Тип разъединения кросс-соединения
Нет (без)
Тип разделения
Слайдер
Тип индикатора для индикации дефекта
Нет (без)
Тип питания для индикации дефекта
AC/DC (перемен./постоян.)
Размер модуля
4.5 мм
С защитой от прикосновения
Да
Направление кодирования
Горизонтальн. и вертикальн.
