АПвБШп(г), АПвПуг, АПвВнг(А)-LS (кабель с изоляцией из сшитого полиэтилена)

Силовые кабели с изоляцией из сшитого полиэтилена АПвПуг, АПвБШп(г), АПвВнг(А)-LS предназначены для эксплуатации при номинальном переменном напряжении 0,6/1 кВ частотой 50 Гц. Имеют токопроводящие жилы из алюминия и многослойную защитную оболочку. Купить кабели этих марок оптом по выгодной цене можно в нашем интернет-магазине. Все виды кабельной продукции в нашем каталоге изготовлены по ГОСТ, имеют сертификаты соответствия и гарантию производителя. Осуществляем отправку товара ТК в любой пункт РФ и доставку собственным транспортом по Москве и МО.

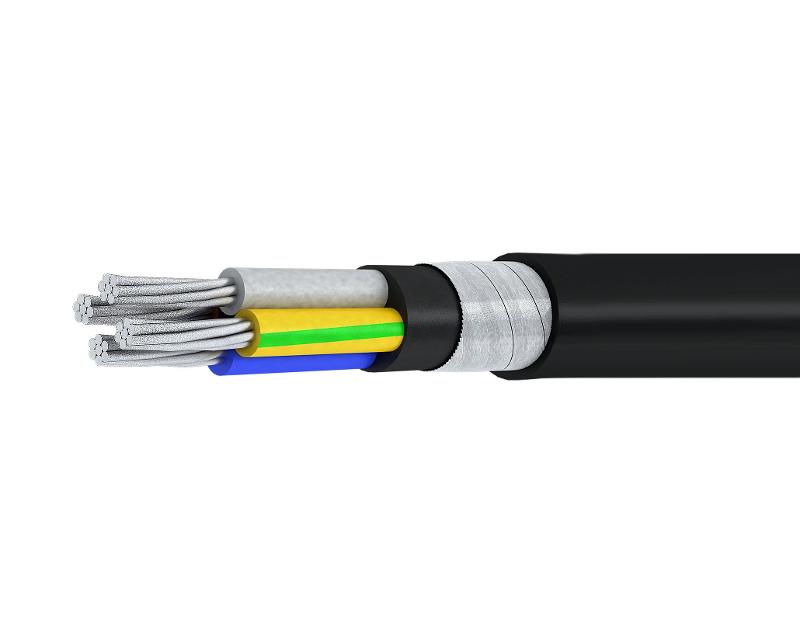

Кабель АПвБШп(г): конструкция, расшифровка, условия прокладки

Конструкция кабельных изделий зашифрована в их маркировке:

• А – алюминиевые жилы, которые могут быть как однопроволочными, так и многопроволочными.
• Пв – материал изоляции жил – сшитый полиэтилен (СПЭ).
• Б – наличие брони из стальных лент.
• Шп – оболочка в виде шланга полиэтиленового.
• (г) – герметизированный.

Изоляция жил имеет различный цвет согласно ГОСТ 31996-2012. Для придания круглой формы пространство между жилами заполняется ПВХ или резиной, далее следует внутренняя полиэтиленовая оболочка, слой герметизации, стальная броня и защитный шланг из сшитого полиэтилена.

Кабель АпвБШп(г) благодаря бронированию может эксплуатироваться в условиях, где существует опасность механических повреждений. Наличие герметизации позволяет прокладывать его непосредственно в земле (кроме пучинистых и просадочных почв), в том числе с заглублением в донный грунт водоемов, в затапливаемых кабельных каналах. Допускается прокладка с любым уклоном, в том числе – вертикальная. Внутри помещений групповая прокладка допускается только при условии эпизодического нахождения людей.

Температура при эксплуатации – -50°С – +50°С, при прокладке – не ниже -15°С, длительно допустимая температура нагрева – 90°С.

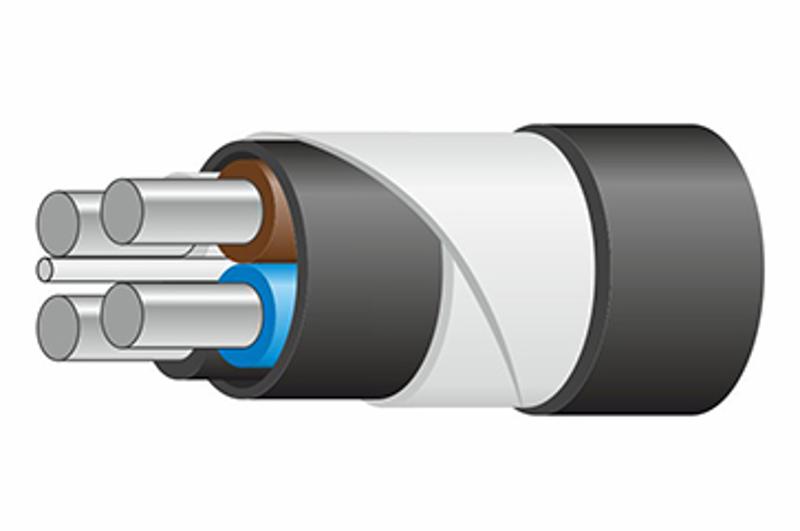

Конструкция и характеристики кабеля АПвПуг

Расшифровка маркировки АпвПуг выглядит так:

• А – материал жил алюминий.
• Пв – сшитый полиэтилен изоляции жил.
• Пу – оболочка полиэтиленовая усиленная.
• г – гидроизоляция.

Дополнительно кабель экранирован медной проволокой, скрепленной лентой из того же металла.

Ввиду отсутствия брони у кабеля АпвПуг следует избегать его прокладки в местах, опасных в плане нанесения механических повреждений. Благодаря наличию герметизирующего слоя его можно прокладывать в канализационных системах, во влажных и агрессивных почвах, кроме проседающих и пучинистых, в донном грунте водоемов. Групповая прокладка внутри помещений возможна только после нанесения дополнительной огнезащиты или в местах с эпизодическим кратковременным пребыванием людей.  Температура при прокладке – выше -15°С, при эксплуатации – -50°С – +50°С. Максимальная рабочая температура нагрева – 90°С.

Особенности кабеля АПвВнг(А)-LS

Эта марка по сравнению с кабелями АпвБШп(г) и АпвПуг имеет преимущество в более высоком классе пожарной безопасности, что позволяет использовать ее на АЭС и взрывоопасных производствах классов В1, В1-а, а также в производственных помещениях, где персонал может находиться неограниченное время.

Расшифровка маркировки:

• А – алюминиевые жилы.
• Пв – изоляция СПЭ.
• В – ПВХ-пластикат оболочки.
• нг – негорючий, может прокладывать в пучках.
• (А) – пожарная безопасность класса А.
• LS – низкий уровень выделения дыма и газа при нагреве.

Прокладка осуществляется в зданиях, сооружениях, закрытых кабельных каналах, где исключен риск повреждения грызунами. При соблюдении условий эксплуатации и хранения срок службы кабеля АПвВнг(А)-LS составляет не менее 30 лет.
