Провод СИП (Самонесущий изолированный провод)

Современный самонесущий изолированный провод или СИП используется для замены и прокладки магистральных воздушных линий электропередач по воздуху и стенам сооружений. Купить такой кабель по выгодной цене за метр можно в интернет-магазине КМ Электро.

Этот тип используется для сетей переменного напряжения с показателями мощности 0,6-35 кВ и частотой до 50 Герц. Существует несколько видов, отличных по диаметру сечения и количеству токопроводящих жил, включению нулевого проводника. Изготавливается продукция в соответствии с требованиями ГОСТ. Не используется для прокладки по земле или в водной среде. При соблюдении правил эксплуатации, служит минимум 40 лет.

Конструктивные особенности и характеристики

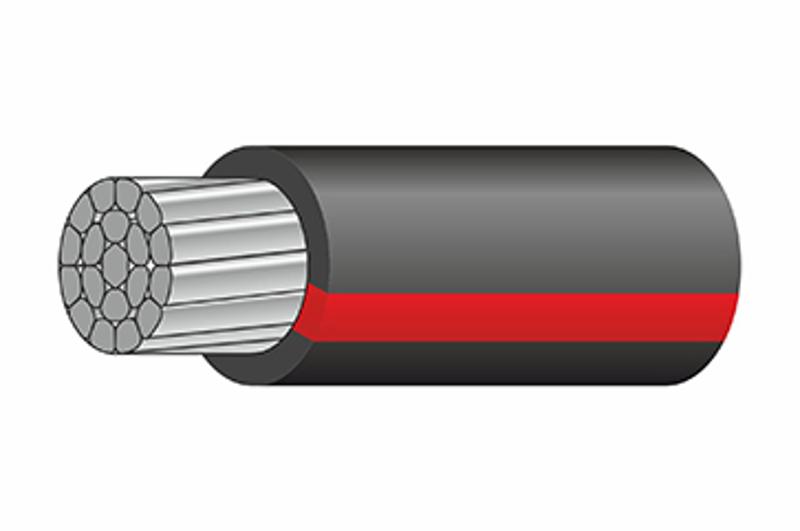

Самонесущий изолированный провод состоит из токопроводящих жил, оплётки и изоляционного слоя. Цифровые обозначения позволяют получить исчерпывающие данные и выбрать нужный. Например:

• СИП-1 — тип провода;
• 3х70 — состоит из трёх изолированных жил по 70 мм в сечении;
• 1х95 — содержит одну нулевую неизолированную жилу 95 мм сечения;
• 0,6 — рабочее напряжение в кВ.

Вариант содержит скрутку 1-4 фазных жил из алюминия и нулевой из алюминиевого сплава со стальным сердечником. Изолированный вариант обозначается дополнительной литерой А. Изоляция — ПЭТ, термопластичная, не пропускает ультрафиолет.

Существует 5 видов таких кабелей, параметры которых можно узнать из соответствующих таблиц в сети Интернет. Первый мы рассмотрели выше. Остальные:

• СИП-2 — стандартный для открытой прокладки, имеет три изолированных и один неизолированные проводники;
• 3 — имеет дополнительную защитную оболочку;

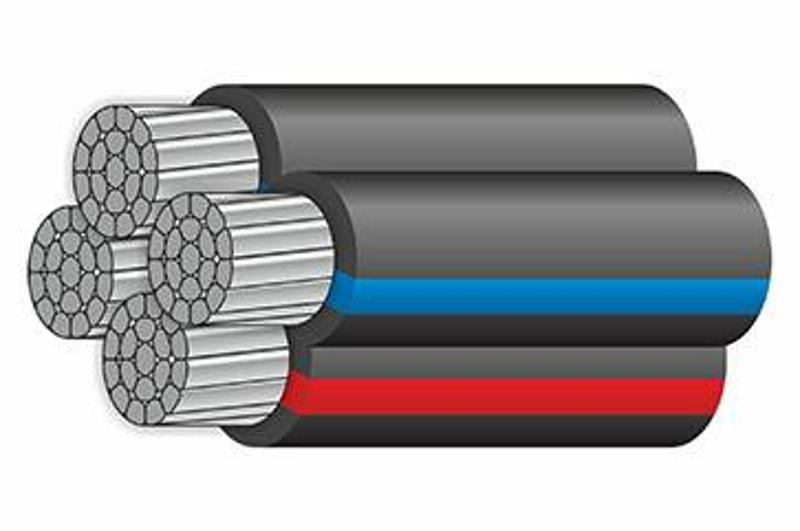

• 4 — не имеет четвёртой жилы, выпускается в двух видах, с 16 и 25 мм сечением;
• 5 — такой же, как предыдущий, но отличается усиленной изоляцией.

Все они подходят для использования в температурной среде от минус 60 до плюс 60 градусов Цельсия. Но проводить монтаж необходимо в условиях не ниже минус 20 градусов, во избежание повреждений. Минимальный изгиб по радиусу составляет 10 диаметров провода.

Достоинства

Продукция широко используется для отвода воздушной ЛЭП к жилому строению, промышленному сооружению. Иногда их применяют при прокладке ответвлений внутридомовой сети. Они популярны благодаря ряду качеств:

• безопасны при обслуживании силовой энергоустановки и монтаже, не нужно выключать электричество;
• сохраняют целостность в любых погодных условиях, не боятся снега и наледи;
• устойчивы к коррозийным агентам;
• предохраняют от незаконных подключений;
• благодаря качественной изоляции остаются безопасными для животных и людей.

Поскольку такая проводка тяжелее, чем варианты без изоляции, необходима более частая расстановка опор при налаживании воздушной линии электропередачи.

Особенности монтажа

Технически каждый может самостоятельно протянуть самонесущий провод к своему дому и соединить жильё с общей линией электропередачи. Но существует несколько правил, которых необходимо придерживаться:

1. Надо получить разрешение энергонадзора.
2. Выбрать тип проводки. На частный дом достаточно двух или трёхжильного кабеля 16 мм сечения.
3. Максимальное удаление от опоры — 25 метров. Если больше — нужен дополнительный столб.
4. Понадобится ряд инструментов: зажимы по количеству жил, анкертные зажимы и кронштейны, крепления (стальной бандаж) и некоторые другие детали.

Опоры нельзя сверлить, поэтому закреплять провод придётся бандажной лентой. Он протягивается через анкерный зажим и вместе с ним крепится на кронштейне. На оголённые срезы устанавливаются заглушки. Натягивать кабель надо так, чтобы он не провисал на пути к строению, где самое низкое — на 2,75 м от земли, крепится кронштейн. По стене проводка закрепляется каждые 0,7 м. Ввод внутрь помещения не более чем на 1 м.

Заключение

Самонесущие провода, благодаря своим преимуществам, широко используются в частном и государственном секторе. Достаточно разобраться в типовых особенностях и подобрать оптимальный вариант. При должной сноровке провести электричество к своему жилью возможно самостоятельно.

Чтобы купить нужный товар онлайн, достаточно найти его по каталогу магазина КМ Электро и заказать необходимое количество метров. Так же можно оформить доставку к месту работ. На некоторые товары предусмотрены скидки. Все дополнительные вопросы поможет выяснить наш менеджер. Звоните по телефону или обращайтесь за консультацией через форму на сайте.
