Контрольные медные кабели марок КВВГ, КВВГЭ, КВБбШв и их модификации предназначены для использования в системах сигнализации, управления и автоматизации с номинальным напряжением переменного тока до 0,66/1,0 кВ. От качества контрольных кабелей зависит работа систем управления, поэтому важно не только правильно подобрать подходящую марку и характеристики, но и выбрать качественный товар. В нашем интернет-магазине можно купить качественные контрольные кабели в широком ассортименте марок и типоразмеров. Вся кабельная продукция прошла испытания и получила сертификаты, подтверждающие высокое качество и соответствие требованиям ГОСТ.
Технические характеристики кабелей КВВГ, КВВГЭ и их модификаций

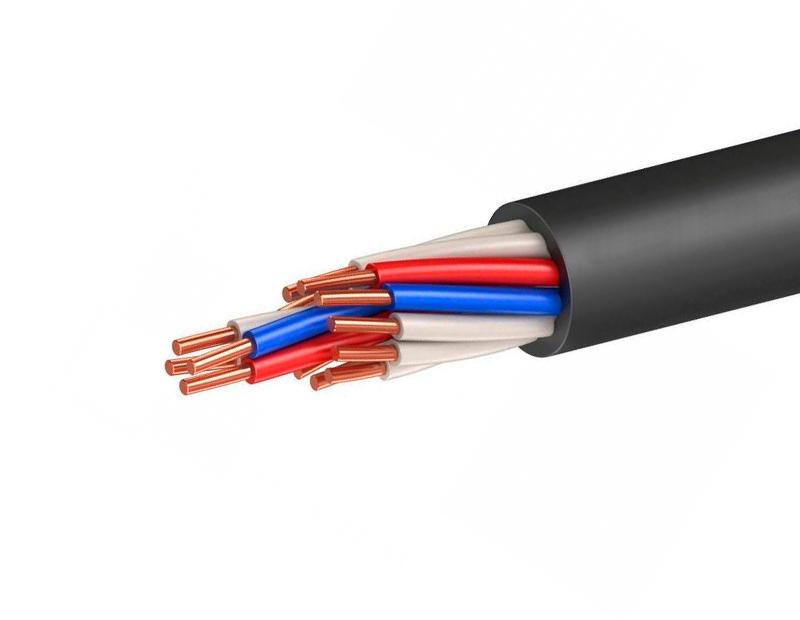

В отличие от силовых, контрольные кабели не предназначены для высоких токовых нагрузок, поэтому у них сечение токопроводящей жилы (ТПЖ) не превышает 10 мм2. При этом количество жил может достигать нескольких десятков, поскольку каждая из них служит каналом связи с управляемым объектом.

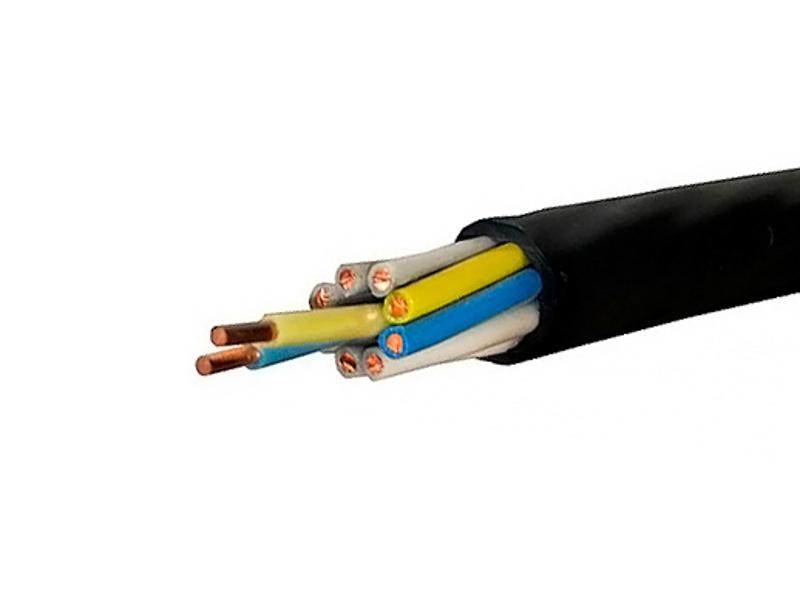

Маркировка КВВГ расшифровывается:
- ТПЖ из меди (отсутствие А в начале).
- Контрольный (К).
- ПВХ изоляция жил (В).
- ПВХ наружная оболочка (В).
- Нет стальной брони (Г).
Наличие символа «Э» в маркировке КВВГЭ свидетельствует о наличии в конструкции экрана из медной проволоки и лент.
Поскольку ПВХ может передавать горение, не допускается совместная прокладка КВВГ и КВВГЭ с другими проводами в каналах и кабеленесущих системах. Также запрещено использовать эти марки на объектах, где недопустимо применение пожароопасных материалов и подолгу находятся люди.
Для монтажа систем контроля на таких объектах применяют кабели марок КВВГнг(А), КВВГнг(А)-LS и КВВГнг(А)-FRLS. Их отличие состоит в применении для изоляции и оболочки ПВХ пластиката с улучшенными противопожарными свойствами. Также в конструкции предусмотрена обмотка жил слюдосодержащими лентами. Расшифровка дополнительных символов в маркировке:
- нг – не передает горение соседним проводам;
- (А) – категория пожарной безопасности, позволяющая применение на взрывоопасных производствах (В1, В1-а) и АЭС;
- LS – незначительное выделение газов и дыма при тлении;
- FR – огнестойкий;
- Ltx – минимум токсичных веществ в продуктах горения.
Высокие противопожарные свойства контрольных кабелей КВВГнг(А)-FRLS позволяют использовать их в системах пожаротушения. А низкая токсичность продуктов горения марки КВВГнг(А)-FRLSLTX делает ее лучшим выбором для использования на социальных объектах и в местах массового скопления людей. Однако из-за отсутствия бронирования эту кабельную продукцию нельзя прокладывать там, где есть опасность механических повреждений.
Особенности контрольных кабелей КВБбШ

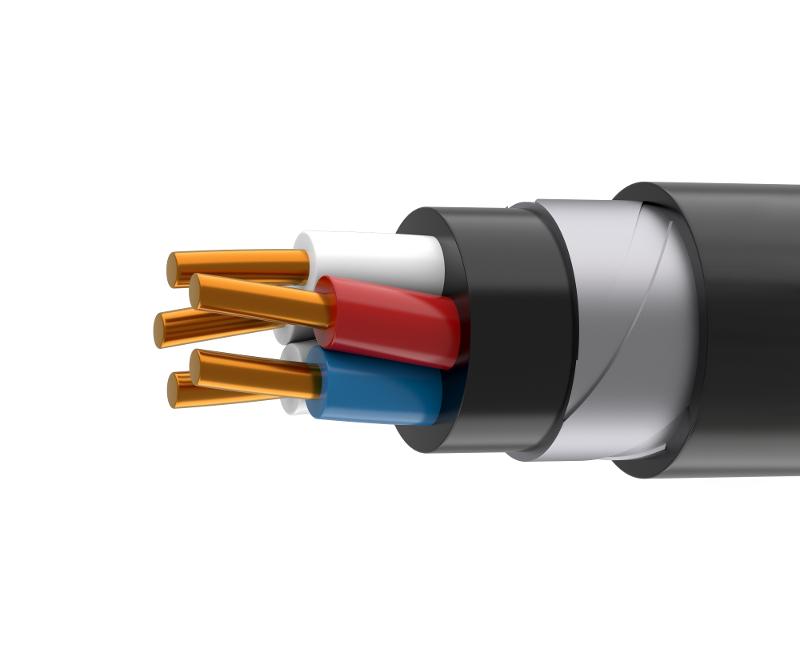

В отличие от КВВГ контрольные кабели КВБбШ обладают более высокой механической прочностью, поскольку содержат броню из оцинкованных стальных лент и защитную оболочку в виде выпрессованного ПВХ шланга. На это указывают символы «Б» и «Ш» в маркировке.
Бронированные изделия следует выбирать, если необходима наружная прокладка в земле и других местах, где провод может получить механические повреждения.
Если помимо высокой механической прочности важны также противопожарные свойства, то следует обратить внимание на бронированные кабели пониженной горючести КВБбШ(в)нг(А), а также КВБбШ(в)нг(А)-LS, которые мало горючи и к тому же имеют низкую токсичность продуктов горения.
Зная значение символов маркировки, а также рассчитав необходимое количество и сечение жил, можно выбрать оптимальный вариант для решения конкретных задач. Фильтры на страницах нашего каталога помогут сортировать товар по характеристикам и значительно упростят эту задачу.
